一、EtherCAT 是什么？一个精妙的比喻

首先，忘掉传统网络的想法。您可以这样想象：传统以太网（如TCP/IP）： 就像邮差给一栋公寓楼的每家每户送信。邮差需要走到每一户门口（节点），敲门，等待，把信（数据）交给住户。效率低，延迟高。

EtherCAT： 就像一列高速行驶的“数据火车”。这列火车只有一个车头（主站），它沿着轨道（网络）飞驰。每个站台（从站设备）都有一个工人，当火车经过时，工人以闪电般的速度：

取走 车上指定给自己的“货物”（输出数据/指令）。

放上 自己要发送的“货物”（输入数据/状态）。          火车在整个环线上跑一圈回到车头时，所有数据的交换就完成了。

这个“数据火车”的机制，就是 EtherCAT 高性能的核心。

二、EtherCAT 的核心优势

基于上述原理，EtherCAT 带来了革命性的优势：

极致的速度与超低延迟

数据： 更新1000个数字量I/O的时间小于 30微秒（μs）。更新100个伺服轴的位置指令只需 100微秒。这比传统的现场总线（如Profibus, DeviceNet）快数十甚至数百倍。

极高的同步精度

技术： 内置分布式时钟 机制，可以校准网络中所有从站的本地时钟。

效果： 可以实现纳秒级 的同步精度。这意味着网络上成百上千个设备（如伺服驱动器）可以像同一个大脑指挥一样，实现绝对同步的动作。

出色的灵活性与拓扑结构

支持线型、树型、星型、环型 等多种拓扑，使用标准的以太网线缆（如CAT5e）和连接器。现场布线极其方便，无需昂贵的交换机。

极高的带宽利用率

由于数据帧不需要在每个节点被接收、解包、再打包，而是“穿行而过”，有效数据带宽利用率高达 90%以上，远高于传统以太网。

显著的成本效益

硬件成本： 从站设备控制器芯片成本低。

布线成本： 使用标准以太网线，拓扑灵活，节省大量线缆和接线工时。

集成成本： 无需额外的网络硬件（如交换机），系统结构简单。

开放性与互操作性

由 EtherCAT技术协会（ETG） 管理，是一个开放的国际标准（IEC 61158）。确保了不同厂商的设备可以无缝集成，用户不会被单一供应商绑定

三、EtherCAT 在工业上的主要用途

EtherCAT 是现代高性能自动化系统的“神经系统”，主要应用于：

高性能运动控制： 控制几十甚至上百个伺服电机，实现复杂的协同运动。

分布式I/O系统： 快速、可靠地采集传感器信号和控制执行器。

实时数据采集： 与视觉系统、测量传感器等高速设备通信。

安全系统： 通过 Safety over EtherCAT (FSoE) 协议，将标准控制和安全功能集成在同一根网线上。

四、多个实际应用场景例子

运动控制与机器人领域

六轴/七轴工业机器人

场景描述： 用于焊接、搬运、喷涂、装配的关节机器人。

EtherCAT优势： 极低的循环周期（<1ms）和纳秒级的同步精度，确保所有关节轴严格同步运动，实现末端执行器平滑、精确的轨迹控制。

Delta并联机器人（蜘蛛手）

场景描述： 在包装、食品行业进行高速分拣和取放作业。

EtherCAT优势： 极高的刷新率（可达500μs）和确定性延迟，使机器人能够以每分钟数百次的速度精准抓取运动中的物体。

SCARA机器人

场景描述： 在电子行业进行高速、高精度的平面定位作业，如芯片插装。

EtherCAT优势： 快速响应和同步控制，实现XY轴和Z轴之间的精准配合，提升生产节拍。

协作机器人

场景描述： 与人类在共享工作空间中协同作业。

EtherCAT优势： 除了高性能运动控制，还能通过 Safety over EtherCAT 集成安全功能（如力觉反馈、区域监控），在同一根网线上实现功能安全和标准控制。

CNC数控机床（五轴联动）

场景描述： 用于航空航天、模具加工的高精度铣削、车削中心。

EtherCAT优势： 多轴纳米级插补和绝对同步，确保复杂曲面加工的精度和表面光洁度。电子齿轮/电子凸轮功能简化了机械结构。

金属板材激光切割/焊接机

场景描述： 高功率激光设备对金属板材进行二维或三维加工。

EtherCAT优势： 高带宽允许将高分辨率的加工路径数据实时传输给驱动器，并与激光功率控制严格同步，实现切割速度和切口质量的完美控制。

木工加工中心

场景描述： 用于家具制造，执行雕刻、开料、打孔等复杂工序。

EtherCAT优势： 灵活的网络拓扑便于连接多个主轴、锯片和大量I/O（气动夹具、真空吸附），实现快速工具切换和复杂工艺流程。

包装、物料搬运与物流

高速枕式包装机

场景描述： 对糖果、饼干等产品进行连续式包装。

EtherCAT优势： 通过电子凸轮功能，实现送膜、成型、封切、打码等工位的严格同步，更换产品时只需更改参数，无需更换机械零件，极大提高灵活性。

灌装与旋盖生产线

场景描述： 饮料、制药行业的液体灌装和容器封盖。

EtherCAT优势： 将灌装泵的流量控制、旋盖电机的扭矩控制与传送带伺服主轴同步，确保灌装精度和封盖质量，同时通过IP67接口模块减少控制柜数量。

自动化立体仓库（AS/RS）

场景描述： 堆垛机在立体货架中高速穿梭存取货物。

EtherCAT优势： 对行走、升降、货叉三个伺服轴进行精准同步定位控制，实现高速、平稳、低冲击的运行，提升仓库吞吐效率。

交叉带分拣机

场景描述： 在快递、物流中心分拣包裹。

EtherCAT优势： 主PLC通过EtherCAT控制上百个分拣小车的伺服驱动器，精确控制每个小车在指定格口弹出包裹，系统延迟极低，分拣准确率高。

半导体、电子与精密制造

半导体贴片机

场景描述： 将微小的电子元件贴装到PCB板上。

EtherCAT优势： 极低的通信抖动（<1μs）确保运动平台与视觉相机、吸嘴之间的绝对同步，实现微米级的贴装精度和极高的产能（CPH）。

PCB钻孔机/飞针测试机

场景描述： 在电路板上钻孔或进行电气测试。

EtherCAT优势： 高带宽和确定性，确保海量的钻孔坐标或测试点数据能够实时、无延迟地送达驱动器，实现高速高精度定位。

晶圆搬运机器人

场景描述： 在真空或洁净室环境下传输硅片。

EtherCAT优势： 平滑的运动控制避免振动，防止脆弱的晶圆破损。线型拓扑简化了真空腔体内的布线。

线束加工机

场景描述： 自动完成电线的切割、剥皮、压接端子。

EtherCAT优势： 将送线伺服、旋转刀片伺服、端子机控制等集成在同一个网络中，实现高速、多品种的柔性生产。

过程工业与重型机械

塑料注塑机

场景描述： 通过合模、注射、保压等工序生产塑料制品。

EtherCAT优势： 将伺服泵控制系统、温度控制器、IO-Link主站集成，实现对注射速度、压力和温度的精确闭环控制，节能并提高产品质量。

橡胶轮胎成型机

场景描述： 将多层橡胶、帘布等材料复合形成生胎。

EtherCAT优势： 同步控制多个供料架、贴合头和主轴，确保材料铺设的精度和均匀性，同时记录所有工艺数据用于质量追溯。

印刷机械（报纸/包装印刷）

场景描述： 多色组连续印刷。

EtherCAT优势： 分布式时钟确保各印刷单元间达到微米级的套印精度，避免重影和色差。无硬件交换机，系统更可靠。

风电设备主控系统

场景描述： 大型风力发电机的控制。

EtherCAT优势： 通过光纤环网连接机舱顶部和底部的多个控制器、变桨系统和传感器，实现长距离（最远100m between nodes）、高抗干扰的可靠通信。

测试测量与特殊应用

汽车模拟器与测试台架

场景描述： 用于车辆动力学仿真或零部件耐久性测试。

EtherCAT优势： 硬实时性能与仿真模型（如Simulink Real-Time）完美结合，精确同步控制多个液压或电动伺服作动筒，模拟真实的道路载荷。

3D坐标测量机

场景描述： 对工件进行高精度三维尺寸测量。

EtherCAT优势： 高分辨率的位置反馈通过EtherCAT实时传回，结合精确的触发信号，确保测量数据的准确性和重复性。

舞台机械与特效设备

场景描述： 控制剧院中升降舞台、移动屏幕、灯光位置。

EtherCAT优势： 多轴同步实现复杂、流畅的群体动作。开放协议便于与第三方演出控制系统集成，实现精准的声光电同步。

大型3D打印机（增材制造）

场景描述： 工业级的大尺寸、多材料3D打印设备。

EtherCAT优势： 同步控制多个打印头、移动轴和辅助设备（如加热床），确保打印路径的精确和不同材料的协同挤出。

智能农业机械

场景描述： 大型联合收割机或播种机。

EtherCAT优势： 通过IP67等级的从站模块，将分布广泛的传感器（流量、湿度、产量）和执行器（阀门、电机）可靠地连接起来，实现精准农业和自动驾驶。

总结：其实总结ethercat在运动控制和同步运动和控制方面有较为突出的优势，主要就是这种方向，可以自行去挖掘这方面需求的用户

五、ARM XY 搭载IGH EtherCAT主站作用

EtherCAT 主站是网络中唯一主动发起通信的控制器。它的核心作用可以概括为：组织、调度、同步和管理整个 EtherCAT 网络的数据流和设备状态。

1、数据帧的发起与终结

主站是网络中唯一生成和发送初始 EtherCAT 数据帧的设备。这个帧会依次穿过所有从站。

当帧经过所有从站并返回主站时，主站负责读取和处理帧中包含的所有输入数据。

2、网络周期的主时钟

主站拥有系统的主时钟，并通过 分布式时钟（DC） 机制来精确校准所有从站的本地时钟。

这是实现纳秒级同步精度的基础，确保了网络上成百上千个设备能在同一时间基准下工作。

3、过程数据映射的管理者

主站负责定义和管理 过程数据映射。这是一个虚拟的数据区域，主站将每个从站的输入和输出数据在内存中分配到特定的地址。

在每个通信周期中，主站会自动将输出数据打包到数据帧的对应位置，并从帧的对应位置解析出输入数据。对用户程序来说，这就像在读写本地内存一样简单。

4、网络状态机的主控者

EtherCAT 网络有一个明确的状态机：Init -> Pre-Operational -> Safe-Operational -> Operational。

主站负责控制和推进所有从站的状态。只有在“Operational”状态下，才能进行过程数据的循环通信。

5、从站的配置与诊断

主站在上电或运行时，会读取每个从站的 ESI 文件，了解其身份和功能。

主站负责配置从站的参数（如分布式时钟、同步管理器等）。

主站持续监控网络状态，实时诊断通信错误、从站丢失或看门狗超时等故障，并做出响应。

六、ARM XY 上IGH EtherCAT主站使用方法

说明：目前igh ethercat最新版是1.6.8，使用比较广泛的是1.5.2版本，目前这两种版本我们都支持，如果需要其他版本都可以移植，以1.6.8版本为例（已经交叉编译过的ethercat主站程序）：

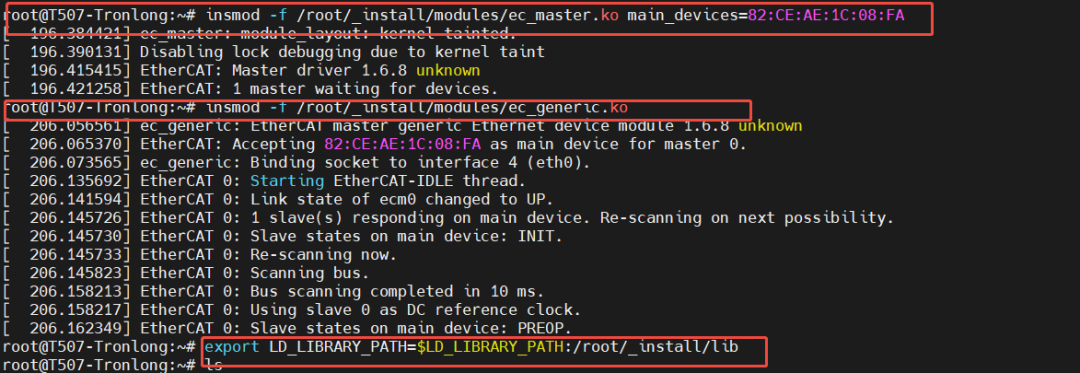

注意是必须是RT linux内核，以T507为例子，将编译好的master驱动模块和网卡驱动模块分别加载进内核,MAC地址为eth1网卡地址，注意加载的先后顺序，然后设置库的环境变量，如果已经将库放入/usr/lib这种已经包含的系统环境变量目录里面则省略。因为我已经提前将设备连接，这时已经扫描到了从站0，处于PREOP的预操作状态，需要用户自行根据ESI文件去做PDO过程数据分配操作。

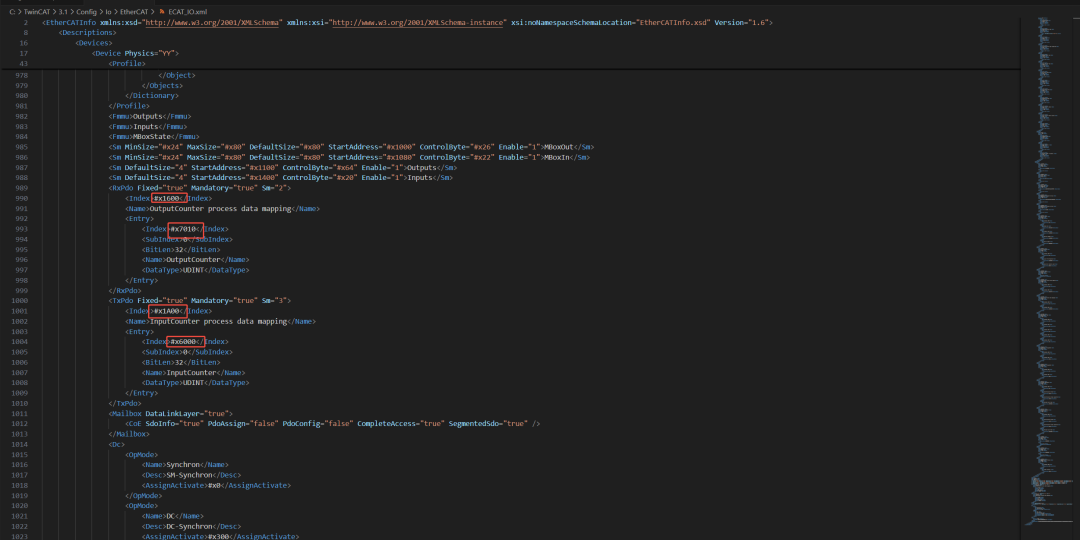

根据从站的twincCAT的ESI配置文件，可以调用igh ethercat的接口

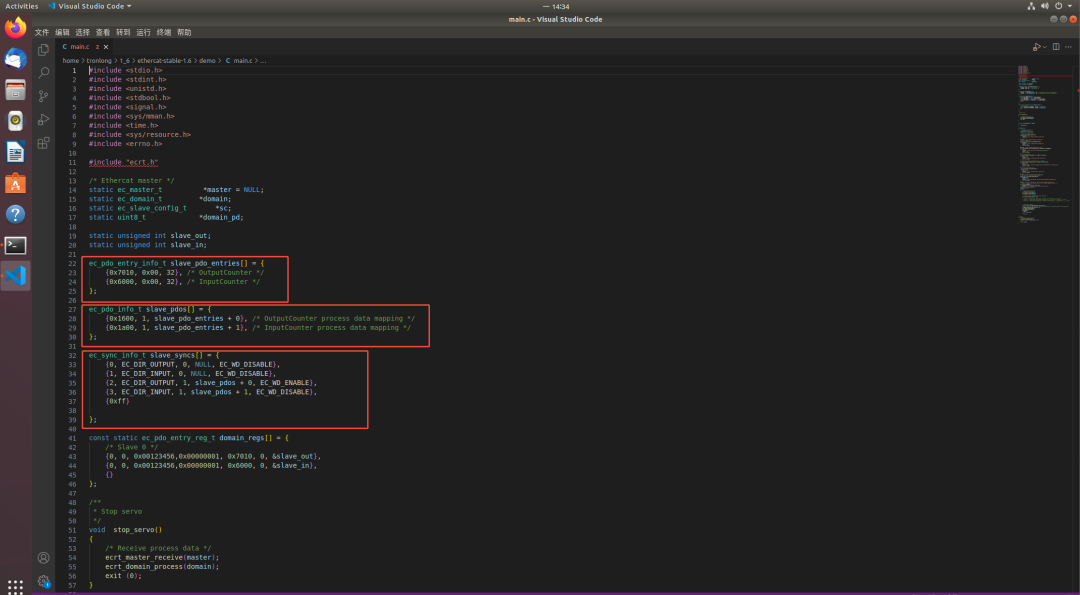

配置PDO，和ESI文件一致

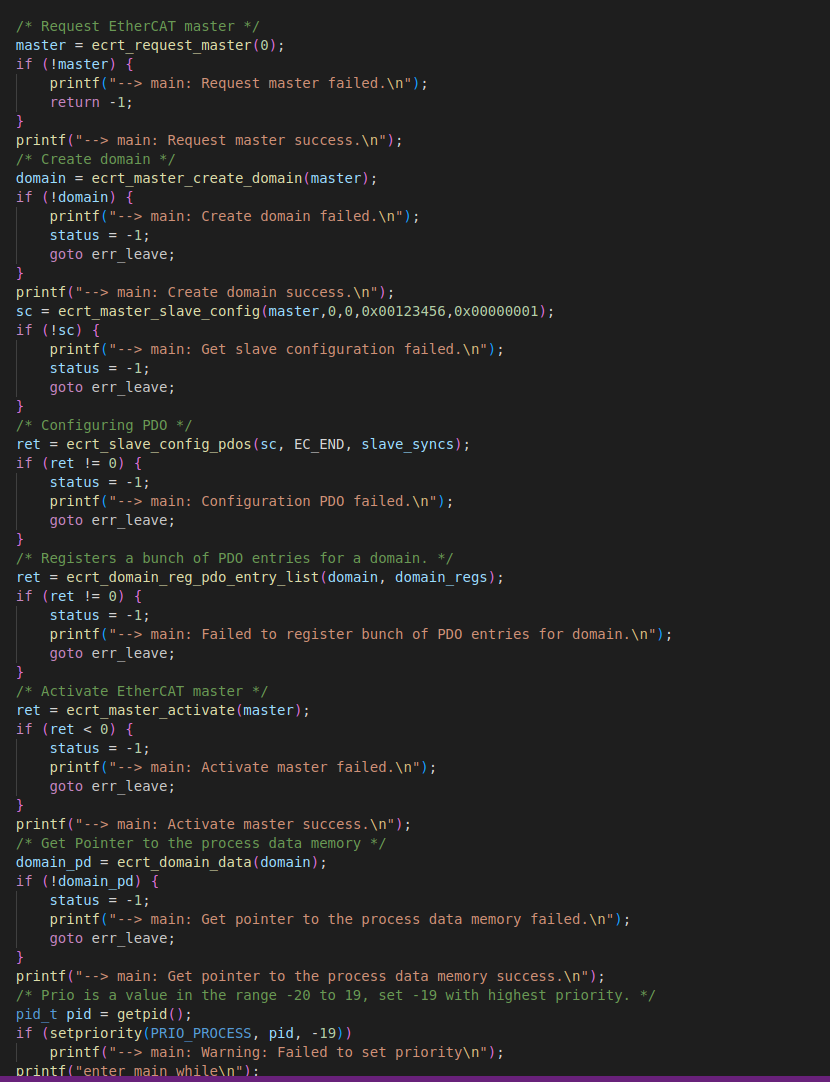

调用一些基础的接口做一些初始化操作，并使用RT linux的API接口将任务优先级提高

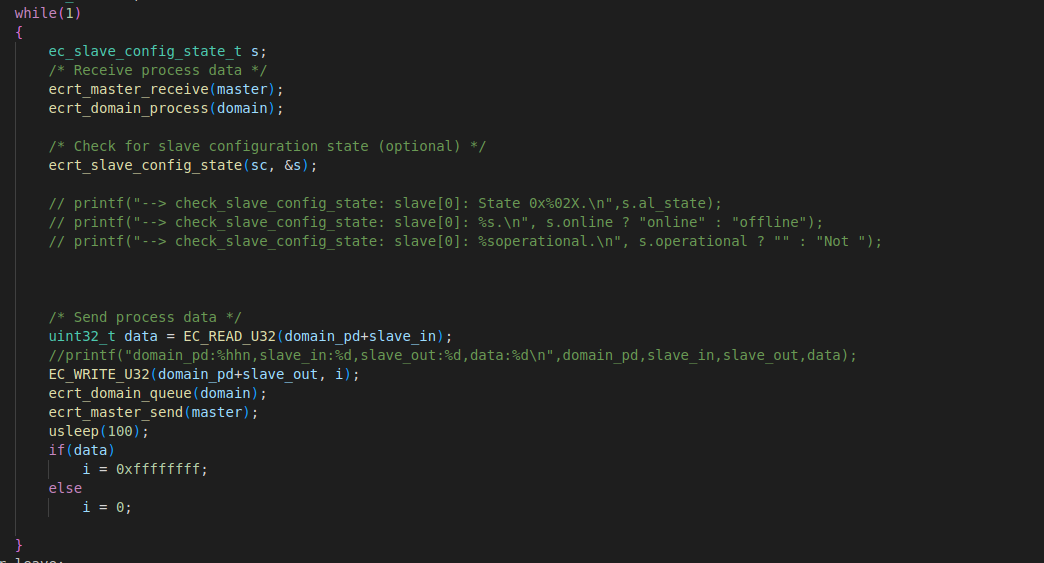

在主循环中检测输入开关的变化，控制从站两个LED灯的开和熄灭（程序逻辑为检测输入IO，接通打开灯，断开关闭灯）。交叉编译程序后上传到我们的ARM XY上运行现象如下

现象：可以看到开关在不在ON的时候两个灯都是熄灭的，在开关在ON的时候两个灯都为打开状态。

七、BL217从站

略...

目前从站耦合器也已经完成，使用BL210系列的相同的IO模块，说明文档另行查阅或询问测试人员
