在工业现场，我们经常会遇到这样的需求：

• 设备越来越多，协议五花八门

• 既要本地实时控制，又想要直观的可视化界面

• 不想上复杂的上位机，也不希望被传统 SCADA 深度绑定

• 项目周期短、需求改动频繁，开发成本要可控

有没有一种方案，既稳、又灵活，还能真正跑在现场？

ARMxy + Node-RED + FUXA，正是在这种背景下，被越来越多工程师选中的组合。

今天给大家演示下，ARMxy 系列边缘网关上实现 Node-RED 与 FUXA 的 OPC UA 通信

一、安装节点

二、服务器Sever：

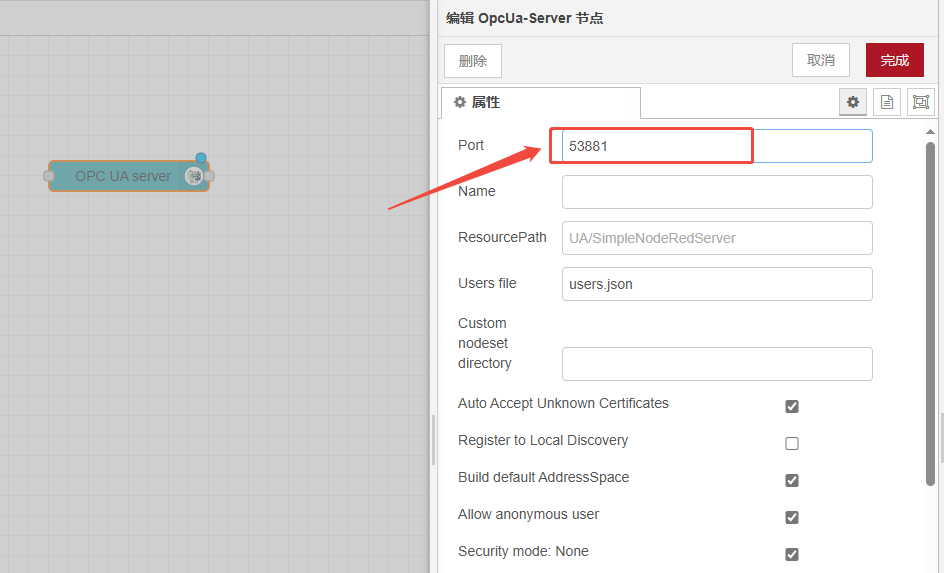

1.配置OPC UA Server节点

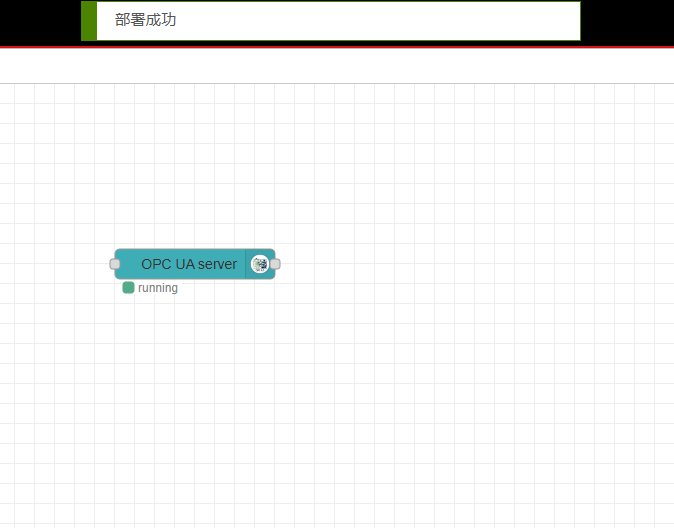

若端口重复则换一个，部署成功如下图：

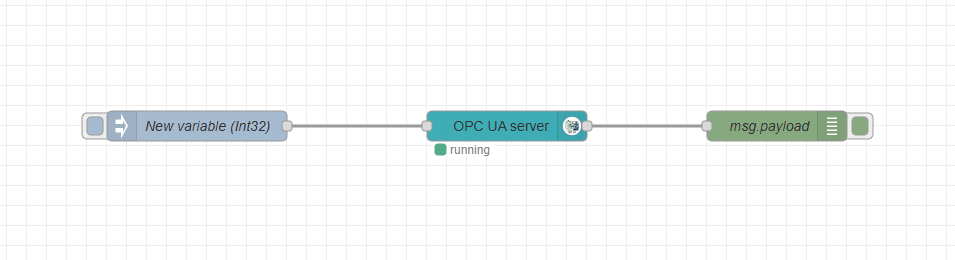

2.拖拽Inject、debug节点，进行节点配置，将节点连接。

三、客户端Client

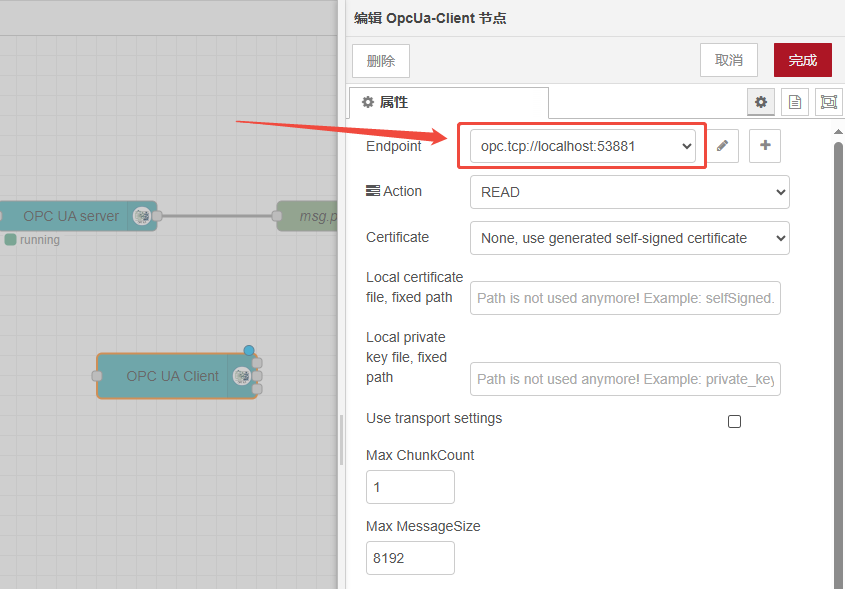

1.配置OPC UA Client节点

拖拽Client节点并配置

注意端口要和Server一致。

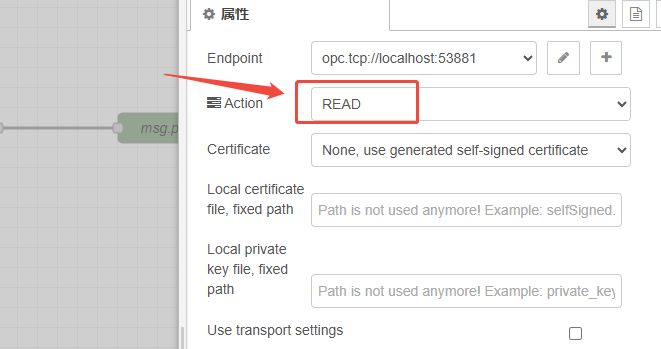

这里选READ读取

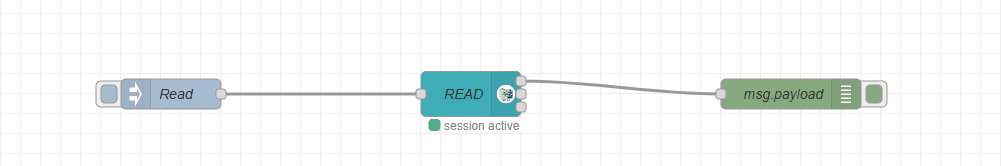

2.拖拽Inject、debug节点配置连接

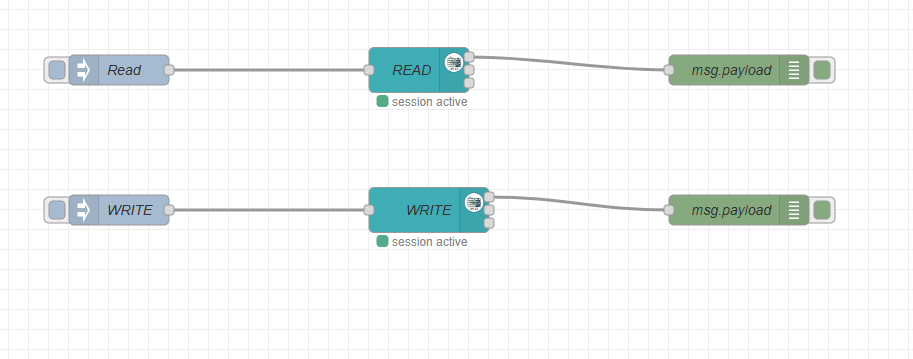

3.根据READ的步骤配置WRITE节点

4.将节点流注入Server、Client

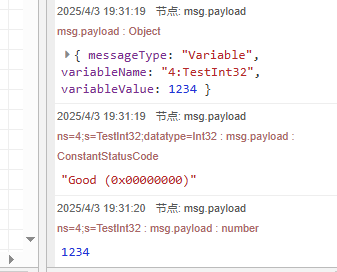

右下角显示结果

四、配置FUXA连接环境

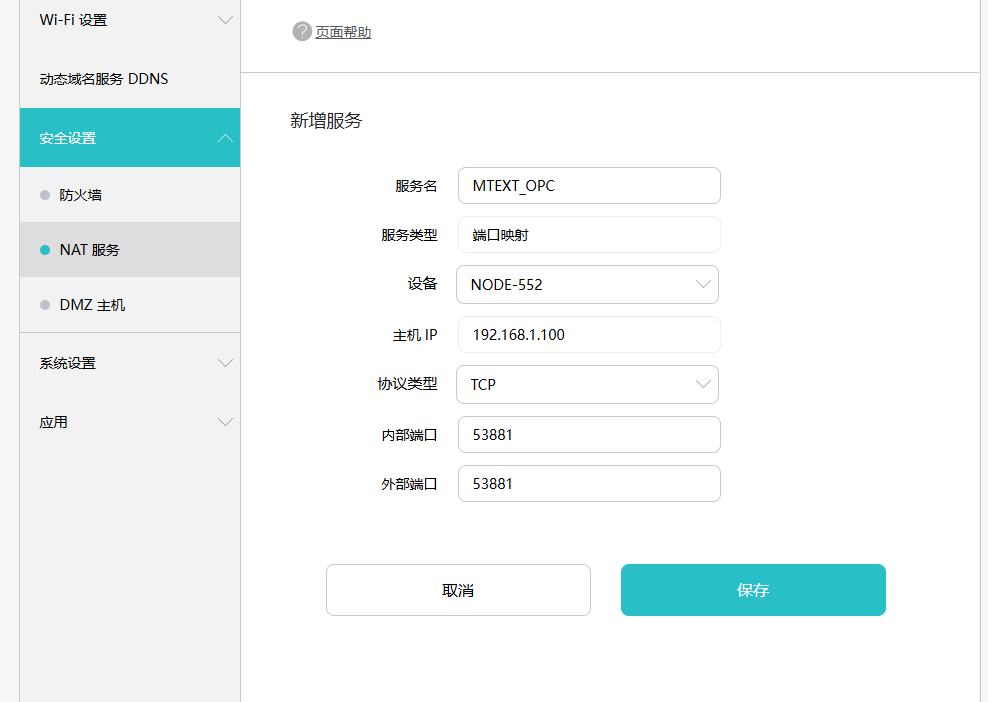

1.因为FUXA的IP和设备IP不在同一频段，所以先做端口映射

内部端口要与Server端口一致。

2.打开FUXA，点击左上角设置，点开连接

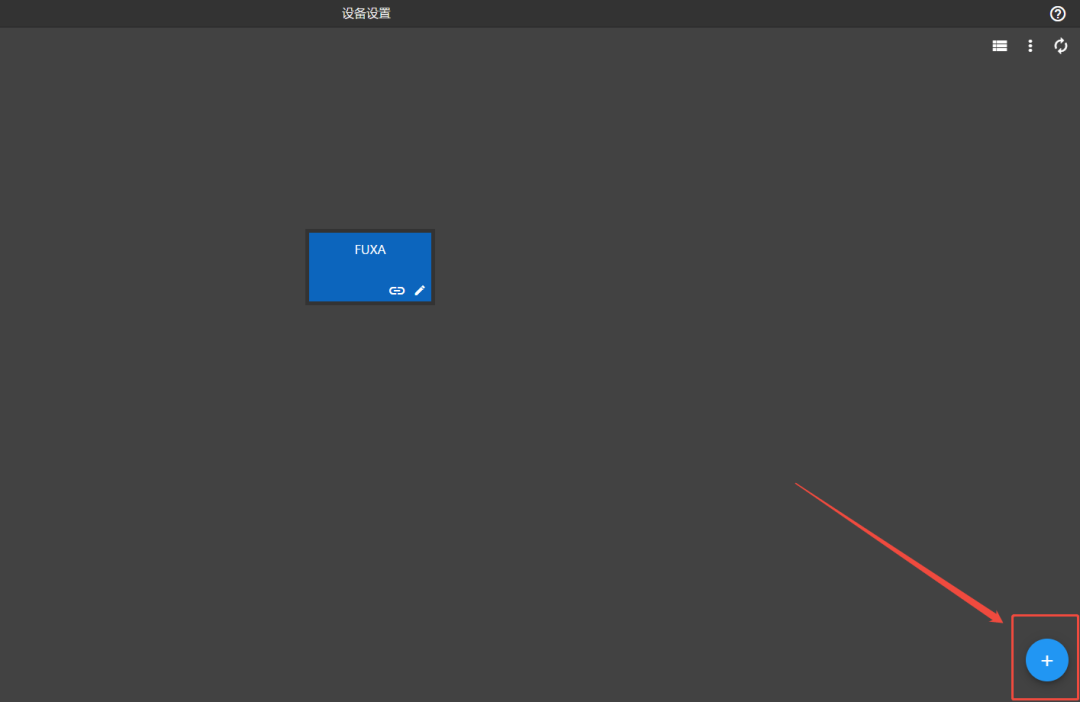

右下角添加设备

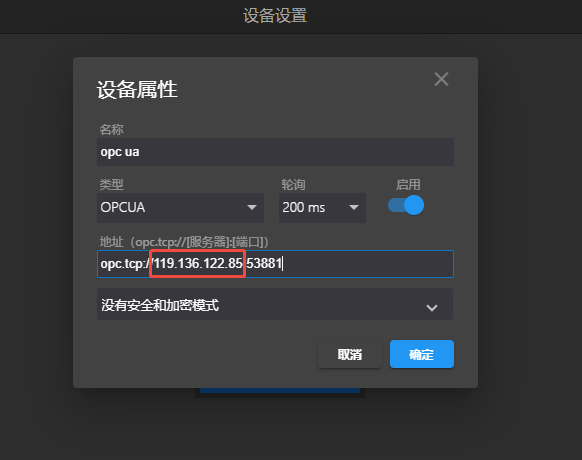

3.OPC UA连接配置

注意这里服务器地址填之前映射的端口地址，我这里是119.136.122.85

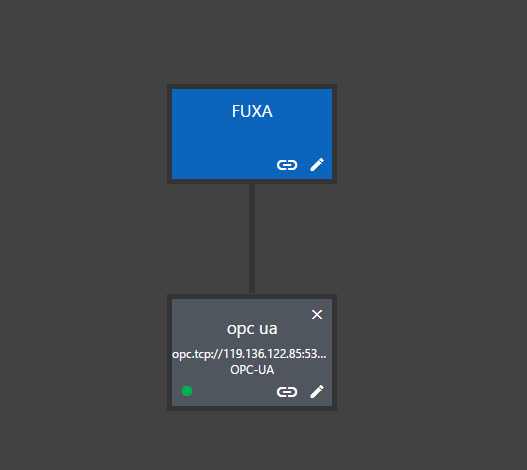

等待一会，显示绿灯则连接成功

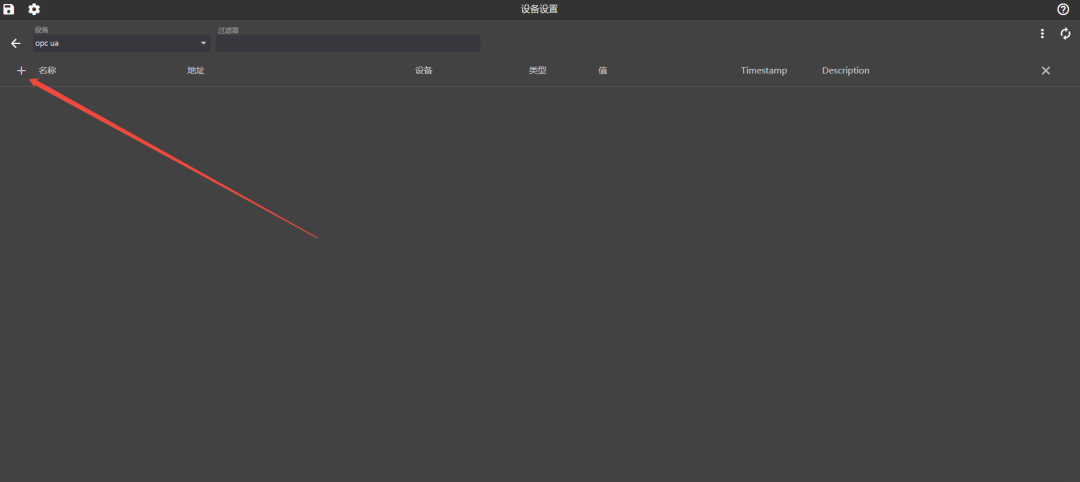

4.接下来点击下面的链接设置，点击＋号

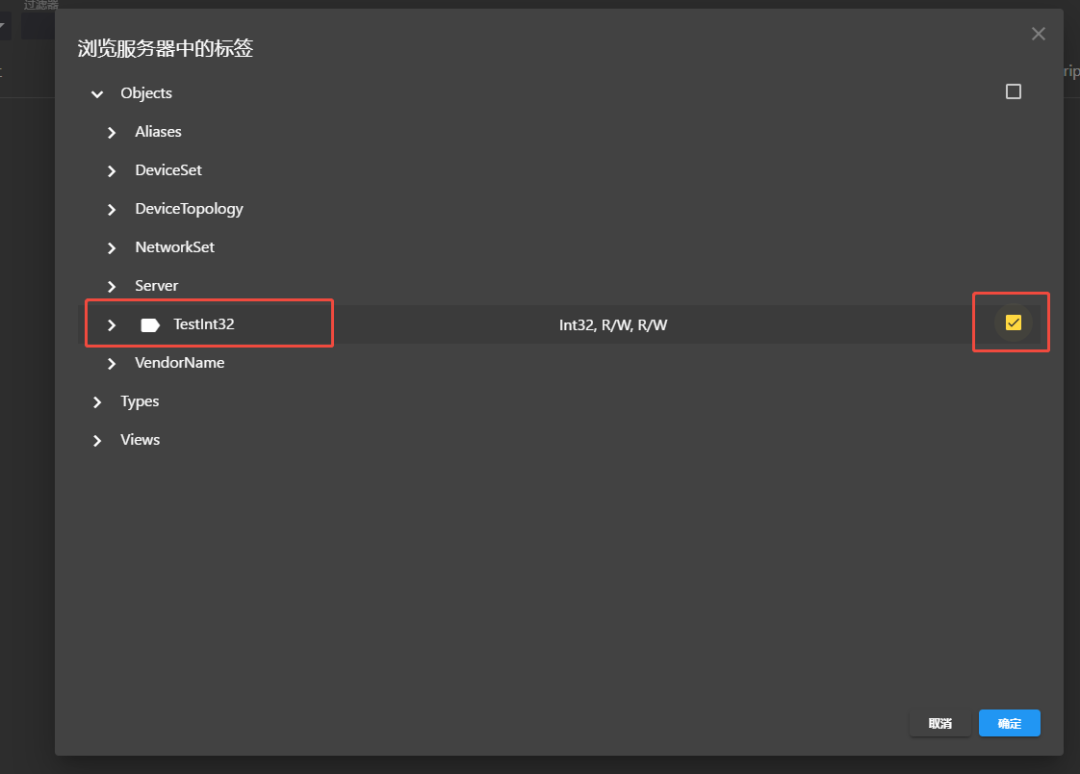

5.找到Node-RED上Server配置的数据节点，勾选连接并确定

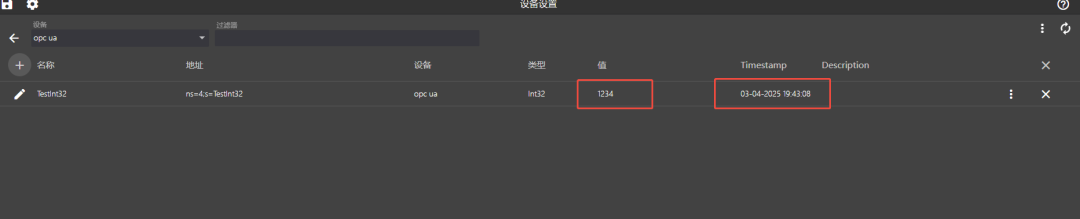

这样就可以看到我们写入的值和更改的时间了

五、显示在FUXA可视化界面上

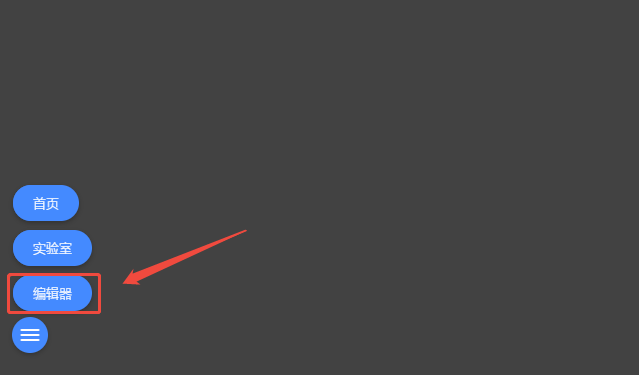

1.点击左下角编辑器

2.文本配置

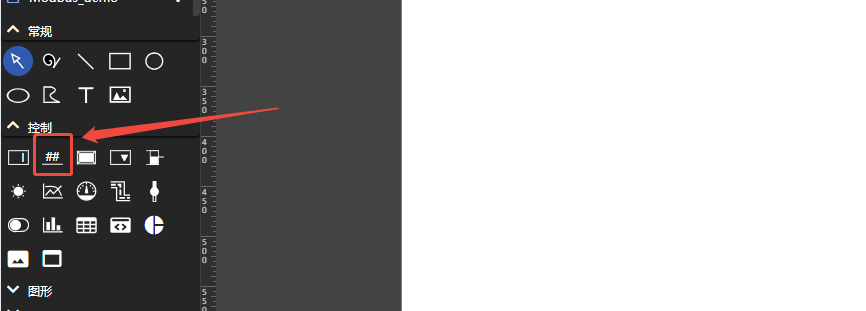

将文本图标拖拽出来

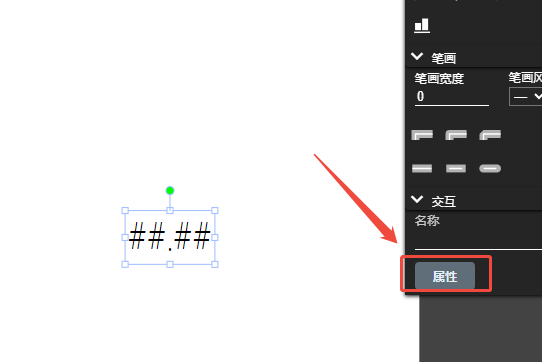

点击该图标，点击属性

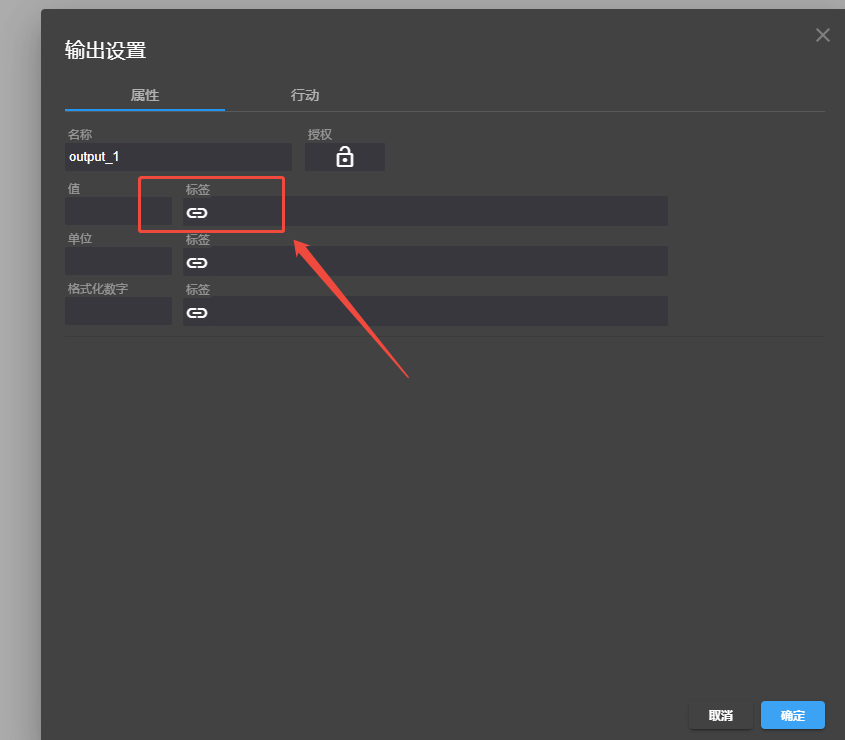

点击值的标签

找到我们的标签勾选并确定

3.可视化界面显示

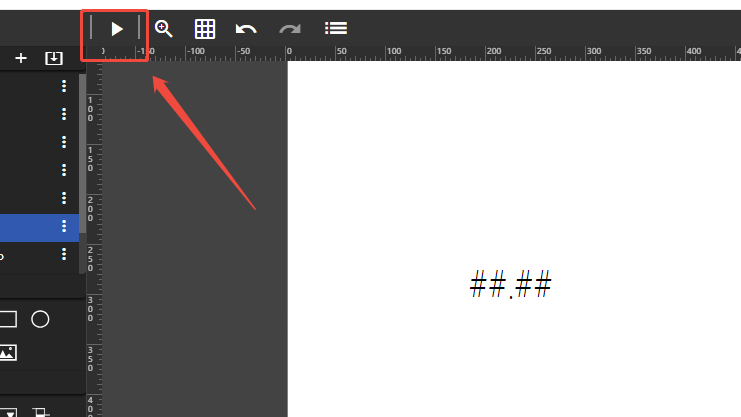

点击左上角运行

界面显示

这样，就完成了Node-red通过OPC UA连接FUXA并将数据发送到FUXA进行界面数据可视化，界面可随需求自行DIY。
