在工业现场，模拟量（Analog Input，简称AIN）广泛存在于各种传感器和设备中，比如温湿度传感器、压力变送器、电流互感器、液位计等等。

但你知道吗？如果对AIN参数不了解，就像盲人摸象一样搞数据采集，不出问题才怪！

今天，我们就来讲讲——AIN模拟量必须搞懂的五件事，一个不清楚，都可能导致你：

• 采集数据乱跳

• 通信不通

• 电路烧毁

• 整个系统宕机！

常见的模拟量信号有：

• 电压型：0~5V、0~10V、±10V

• 电流型：4~20mA、0~20mA、±20mA

 设备的输入范围必须和传感器输出一致，否则采来的数据不是“假数”，就是“死数”。

比如一个4~20mA的传感器，你的设备却只支持0~10V电压输入？电压输入？采到的永远是零……

很多人一看“12位ADC”，就以为精度很高，其实这是分辨率。

 举个例子：

• 12位ADC，代表有2¹² = 4096个等级

• 如果量程是0~10V，那每个等级代表的电压是 10V ÷ 4096 ≈ 2.44mV

但这并不代表它的误差就只有2.44mV！

精度还与噪声、温漂、校准有关，别被分辨率骗了！

你以为模拟量线随便接、共地就行？那你就大错特错！

在实际工程中，模拟信号极易受干扰，尤其是：

• 高频变频器

• 电磁干扰（EMI）

• 接地不良或地环电流

最严重的，甚至会烧毁模块或者让数值飞天。这就是为什么钡铼技术的ARMxy系列和IOy系列产品，模拟量通道都做了隔离保护，不是为了炫技，而是为你挡雷。

你设置了每秒采样一次，但仪表响应是500ms，那你采来还是“滞后数据”。

相反，设备支持100Hz采样，但你的PLC只每10秒读取一次，那也白搭！

采样周期 = 硬件支持 + 读取频率 + 网络传输延迟，三者缺一不可。尤其是云平台+MQTT这种远程架构，更要注意！

别小看4~20mA这个“老家伙”，它有好多接法：

• 有源 vs 无源传感器

• 2线制、3线制、4线制接法

• 是否需要外接24V电源

• 电流回路接在前级还是后级

搞错一个细节，不是采不到数据，就是模块过热报错。

建议一定要看清说明书或者参考钡铼技术工程案例。

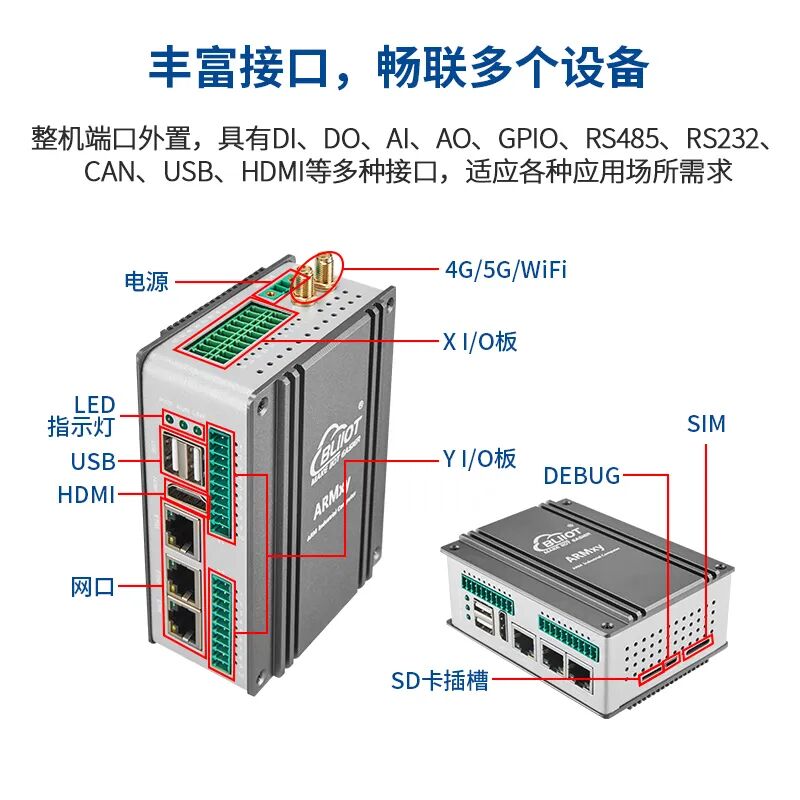

为了满足工业客户在模拟量采集与输出方面的需求，深圳市钡铼技术有限公司推出的ARMxy系列嵌入式计算平台，可选配模拟量IO扩展板：

 支持选配 AIN/AO 扩展板（Y板）

• 可组合两块 Y 板，实现以下配置：

• 8 路模拟输入（8AI）

• 4 路模拟输入 + 4 路模拟输出（4AI + 4AO）

• 8 路模拟输出（8AO）

• 支持 0–10V、4–20mA 等工业标准信号

• 高精度 ADC/DA，适配现场复杂应用

• Node-RED 支持，轻松实现可视化逻辑编排与远程数据上传

• 广泛应用于智能楼宇、工业控制、环保监测、能源管理等领域

如需获取技术规格书、实测案例欢迎联系钡铼技术团队，我们提供从硬件到软件的一体化工业物联网方案。
