很多做 RK3588 产品的工程师都会注意到一个细节：

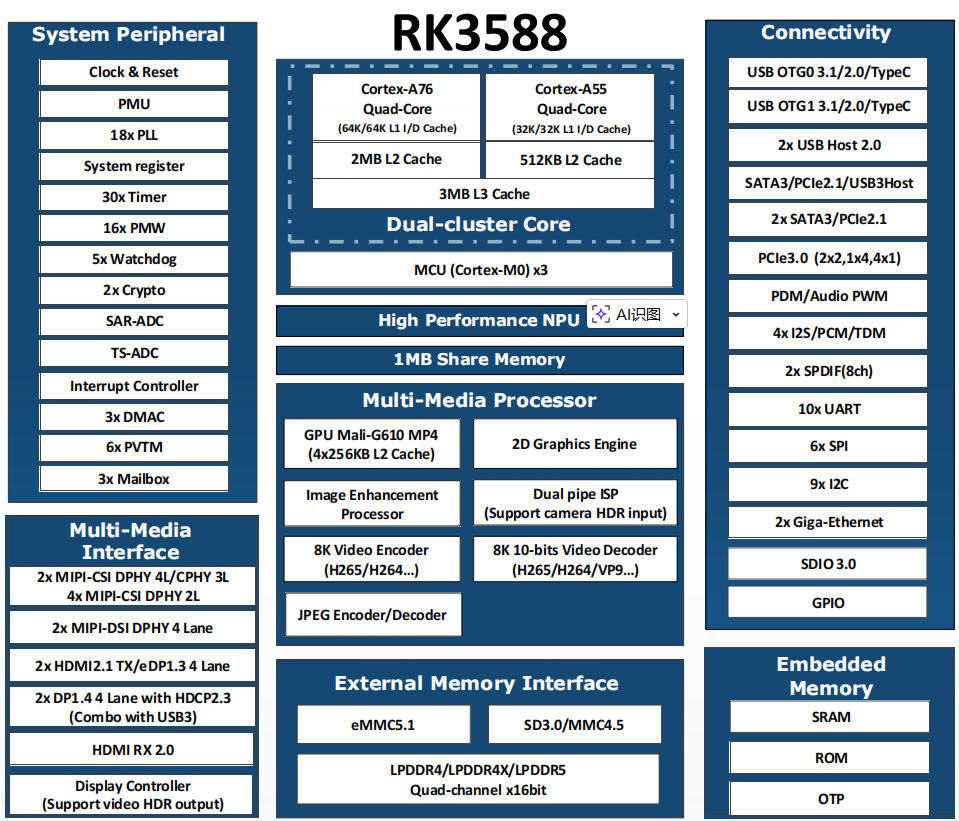

芯片资料里写着3× Cortex-M0

但真正能看到、能用到的，只有PMU_M0

另外两个 ——NPU_M0、DDR_M0，官方一直没有开放。

于是大家会产生疑问：

是没做完？

还是功能没成熟？

或者是“阉割”？

答案都不是。

这恰恰说明 RK3588 已经进入了高复杂度 SoC 架构阶段。

今天我们就把这件事讲透。

一、先搞清：这 3 个 M0 根本不是“给你写程序”的

RK3588 里的 3 个 Cortex-M0，本质是：

SoC 内部的“硬件秩序维护者”

它们并不属于应用计算体系，而是属于芯片底层控制体系。

这不是“扩展 MCU”，而是SoC 内部控制中枢。

二、为什么 PMU_M0 可以“存在感”，而另外两个被锁住？

因为三者的风险等级完全不同。

✅ PMU_M0 —— 管“节能”，风险可控

PMU_M0 负责：

休眠/唤醒

电压调节

时钟开关

低功耗策略

这些逻辑即便出问题，后果通常是：

功耗升高

唤醒异常

待机不稳定

但不太会导致系统级崩溃。

而且这部分逻辑相对标准化，Linux 也能协同。

所以：
