还在写驱动？用BL118 + Node-RED 10分钟搞定Modbus TCP采集！

2026-03-18 11:22:29 钡铼技术

在很多工业现场，工程师都会遇到同一个问题：

IO 模块能采集，但怎么快速、稳定、可扩展地接入系统？

传统方式需要：

写驱动

开发上位机程序

做协议解析

再开发可视化界面

开发周期长，调试复杂。

本案例基于钡铼技术 BL118 Node-RED 边缘计算网关，

通过 Modbus/TCP 协议与 M160T IO 模块通信，实现：

✅ DIN 状态采集

✅ Web 可视化展示

✅ 零代码部署

✅ 工业现场快速落地

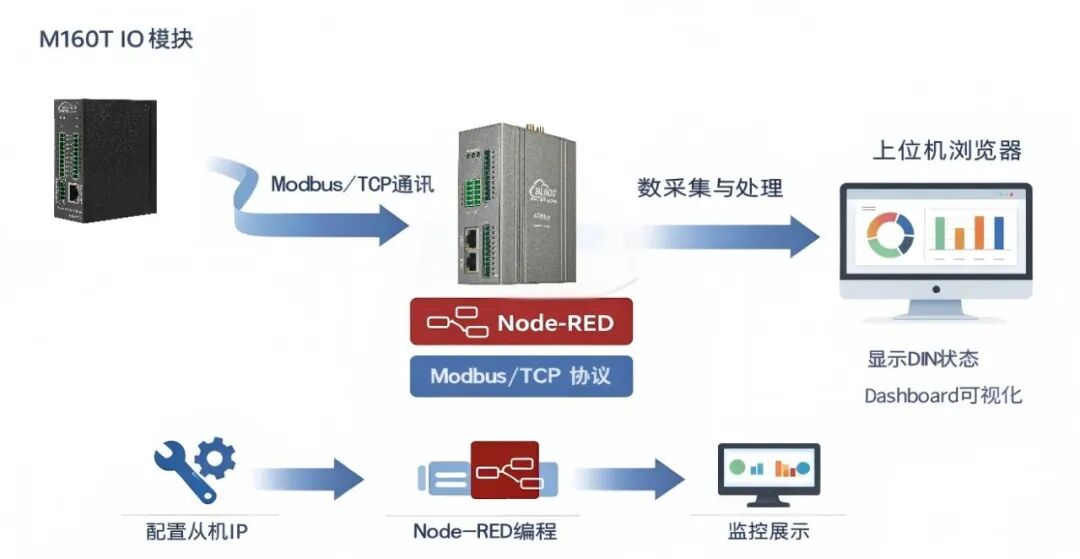

一、系统架构说明

本方案系统结构如下：

系统组成：

BL118 边缘计算网关（运行 Node-RED）

M160T IO 模块

上位机浏览器

工业以太网

通信协议：

Modbus/TCP

二、为什么选择 BL118？

在很多项目中，工程师会用普通 Linux 主机跑 Node-RED。

但工业现场需要的是：

维度	普通工控机	BL118
工业防护	不确定	工业级设计
稳定性	依赖系统环境	专为边缘计算优化
IO 支持	需要外接模块	原生支持工业接口
Node-RED 适配	需手动配置	出厂已优化
远程管理	需额外搭建	可接入远程管理系统

BL118 本身就是一台专为工业边缘计算设计的 Node-RED 网关。

这意味着：

不需要自己折腾 Linux 环境

不需要单独做协议转发程序

不需要再搭建 Web 服务

真正做到：

上电即部署，部署即可运行

三、案例功能说明

本案例实现：

使用 BL118 内置 Node-RED通过 Modbus/TCP 读取 M160T DIN 口状态Dashboard 实时可视化显示

流程如下：

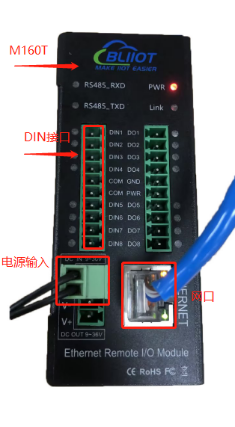

四、硬件连接

4.1 连接方式

M160T 通过网线连接至交换机

BL118 通过千兆网口连接至同一网络

上位机浏览器访问 BL118

五、配置 M160T 从机参数

5.1 打开配置软件

使用：

MxxxT_E 配置软件 V1.5.1_t

路径：

产品资料\软件资料\Tools\Windows

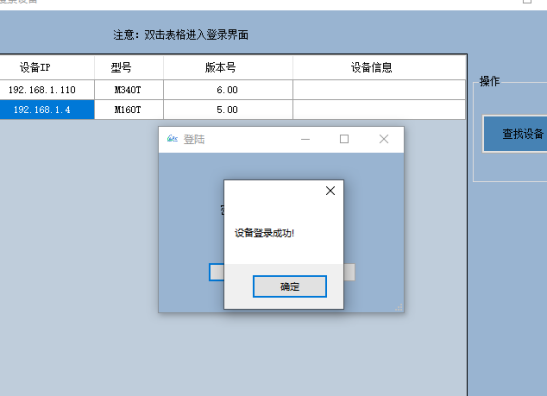

5.2 登录设备

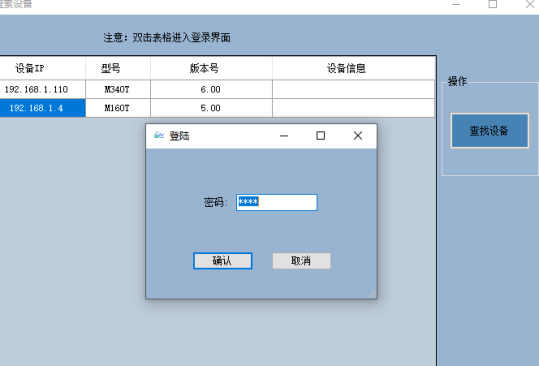

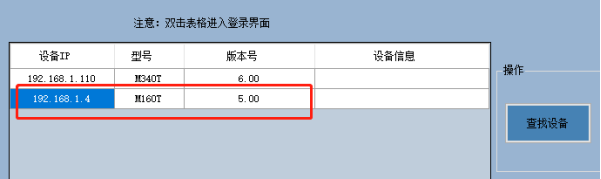

双击设备

默认密码：1234

5.3 设置网络参数

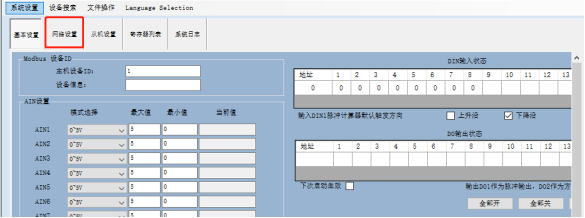

读取配置后进入网络配置：

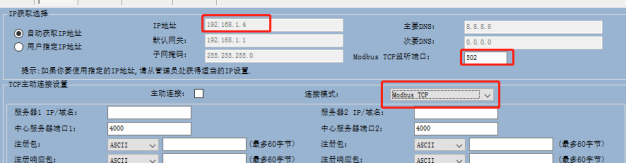

设置如下：

参数	数值
IP 地址	192.168.1.4
端口号	502
连接模式	Modbus TCP

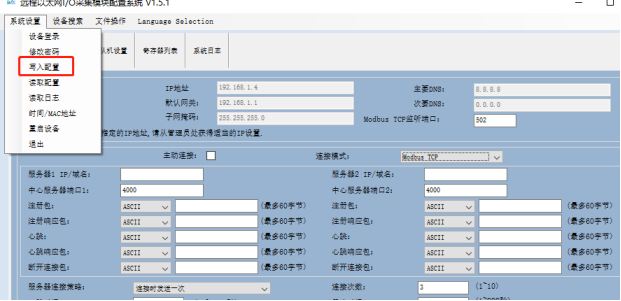

写入配置并重启设备：

六、BL118 上部署 Node-RED

6.1 登录 BL118

在浏览器输入：

http://BL118_IP:1880

进入 Node-RED 页面。

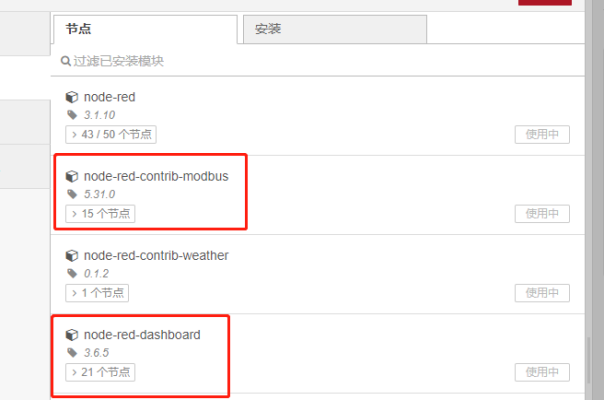

6.2 安装依赖模块

需要安装：

node-red-dashboard

node-red-contrib-modbus

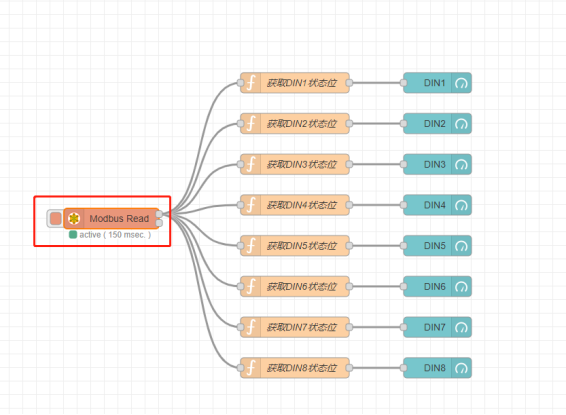

6.3 导入示例流程

路径：

node-red-demos\node_modbus_tcp\modbus_tcp.json

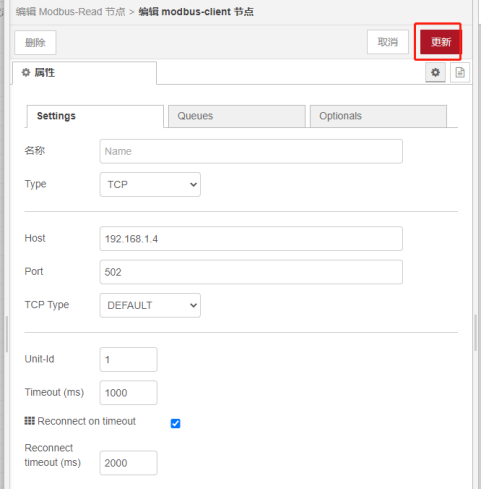

导入后双击节点进行配置。

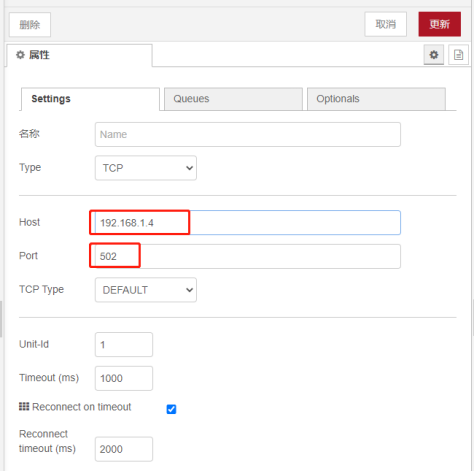

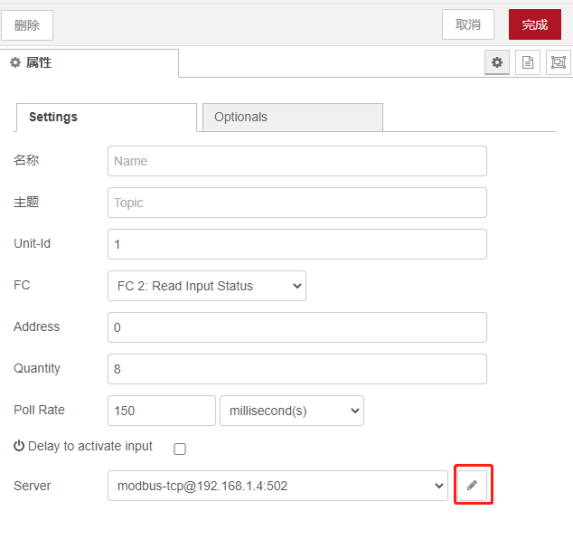

6.4 配置从机参数

填写：

参数	值
IP 地址	192.168.1.4
端口	502

点击更新。

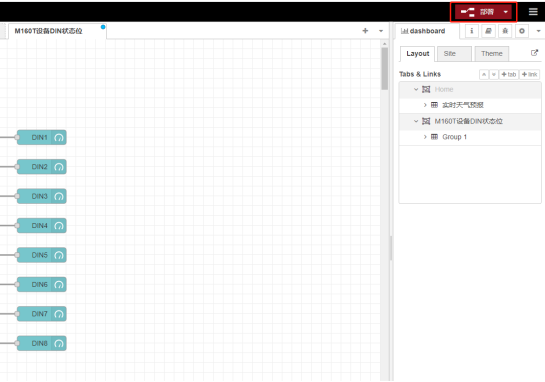

6.5 点击部署

右上角点击：

部署

当 M160T 成功连接：

link 指示灯亮起

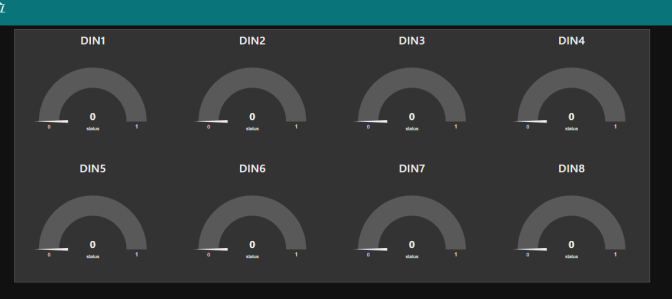

七、Dashboard 可视化展示

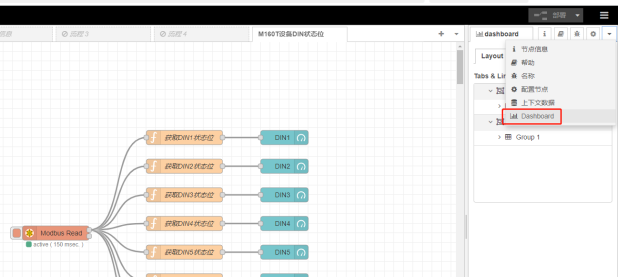

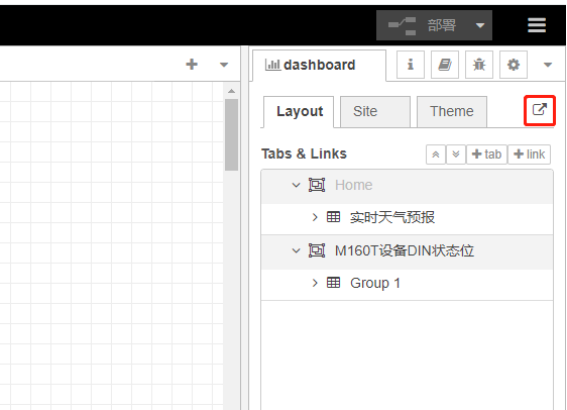

打开 Dashboard 页面：

成功后显示 DIN 状态：

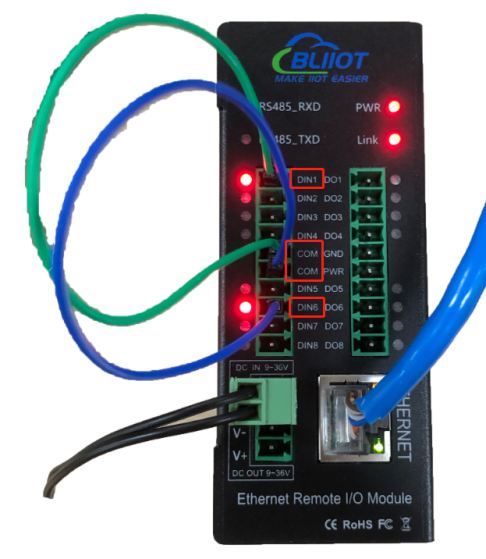

八、IO 输入测试

将：

DIN1 与 COM 短接

DIN6 与 COM 短接

状态位变为 1。

Dashboard 中：

DIN1、DIN6 高亮显示

九、这套方案的工程意义

基于 BL118 的优势在于：

1️⃣ 不只是测试案例，而是可交付方案

你可以直接：

接入更多 IO 模块

增加报警逻辑

接入数据库

上传 MQTT 云平台

对接 BACnet / OPC UA 网关

2️⃣ 真正工业级边缘架构

BL118 负责：

协议采集

本地逻辑处理

可视化展示

边缘计算分析

云端对接

而不是简单的数据转发盒子。

3️⃣ 开发效率提升

传统方式：

写 C 程序 + Web + 协议解析

现在方式：

拖拽流程 → 部署 → 运行

开发效率提升数倍。

十、总结

本方案展示的是：

一套基于钡铼技术 BL118 边缘计算网关通过 Node-RED 实现 Modbus/TCP IO 采集的完整工程实践

从设备配置 → 协议通信 → 数据采集 → 可视化展示 → IO 验证

形成完整闭环。

如果你正在做：

远程 IO 采集项目

工业协议整合

边缘计算网关方案

楼宇或能源系统集成

这套架构可以直接落地。

如果你需要：

可直接导入的 Node-RED 流程文件

完整工程方案

项目报价支持

二次开发支持

可以留言或私信交流。
